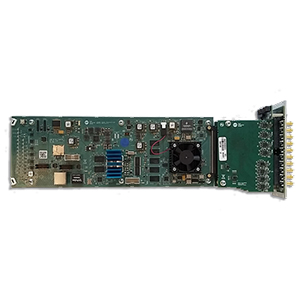

IQUCP25

ブランド
Grass Valley
型番
IQUCP25
品名
Universal Compute Processor for 25 GbE IP Systems
ダウンロード
データシート (暫定版)

この商品について問い合わせる

IQUCP25は、低遅延かつ高帯域のイーサネットIPネットワーク向けに開発されたコンフィギュレータブル・マルチチャンネルVideo-over-IPトランシーバーです。
RTP VSF TR-03 (SMPTE ST 2110)、TR-04、SMPTE 2022-6に対応しており、最大16系統のSDI信号をエンコードまたはデコードし、25GbEリンクを介して伝送することができます。

> 製品特長

• 両方のSFP使用時は、イーサネットリンクにおける最大信号伝送設定をサポート
• デュアルリンクモードでは、SMPTE ST 2022-7によるリンクの冗長化を提供
• ユニキャストおよびIGMPv3 SSMをサポート
• Point-to-Pointオペレーションとマルチキャストグループ内での伝送に対応
• Clause 74 (Base-R)または Clause 108 (RS) エラー訂正に対応
• 適合規格:
– 3G-SDI to SMPTE ST 424/425 level A compatible
– HD-SDI to SMPTE ST 292/274/296
– SD-SDI to SMPTE ST 259-C
– 25 GbE Ethernet to IEEE 802.3
• RollCallコントロールおよびログ/レポートのモニタリング機能

> 製品仕様

Inputs and Outputs
Signal Inputs/Outputs
SDI: 16x bidirectional, see configuration table
Electrical:
3 Gb/s SDI, SMPTE ST 424
1.5 Gb/s HD-SDI, SMPTE ST 292
270 Mb/s SDI, SMPTE ST 259-C
Connector/format: HD-BNC/75Ω panel jack on standard connector panel

Ethernet Signal
SFP+ Optical: 2x 25 GbE Ethernet
Conforms to: IEEE 802.3by – 25 GbE over fiber
SFP+ connected cable: 2x 25 GbE Ethernet
Conforms to: IEEE 802.3 – 25 GbE over twinaxial cables
Note: SFP type must be ordered in addition to the module.

Controls
Indicators
Power: OK (Green)
CPU: OK (Flashing)
Content Status
Summary: OK (Green)
Warning (Yellow)
Error (Red)

Electrical
Standards supported: 1125 (1080)/50p (A), 1125 (1080)/59p (A), 750 (720)/50p, 750 (720)/59p, 1125 (1080)/25i, 1125 (1080)/29i, 625 (576)/25i, 525 (480)/29i

Power Consumption
Module power consumption: 34.5 PR (B Frames)

> ORDERING INFORMATION

Order codes for IQH enclosures*
IQUCP2500-2B3
Universal Compute Processor. 16 SDI I/O, 2x 25 GbE I/O on SFP+ connectors. Suitable for IQH1A and IQH4B frames
IQUCP2501-3B3
Universal Compute Processor. 16 SDI I/O, 2x 25 GbE I/O on SFP+ connectors. Includes IQFAN rear panel for additional cooling in IQH3B frame

Software Defined Core Licenses
IQUCP-EP
Essence processing license for SDI to/from IP with synchronization and audio rate adaptation
IQUCP-MV
Signal monitoring license, includes 12×4 multiviewer functionality

SFP Options
FCS-25GE-SR
25GBASE-SR short range SFP for MMF
FCS-25GE-LR
25GBASE-LR long range SFP for SMF

Note: Fiber SFP type must be ordered in addition to the module.

* Although IQ modules are interchangeable between enclosures, their rear panels are enclosure specific. Order codes ‘A’ or ‘B’ may be used when installing modules in a ‘B’ enclosure. However, order code ‘A’ must be used when installing modules in an ‘A’ enclosure. Please take time to ensure that the compatible order code is selected to match the chosen enclosure.
