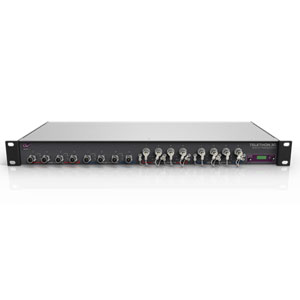

TeleThon 3G

ブランド
Grass Valley
型番
TeleThon 3G
品名
CWDM光伝送システム (BNC+ST)
標準価格
オープンプライス

この商品について問い合わせる

grass valley CWDM光伝送システム (BNC+ST) TeleThon 3G

TeleThon 3Gは、あらゆるデジタル信号をCWDMで多重化し、伝送をマネージメントするシステムです。4 x 4のBNCインターフェースと、4 x 4のST (光) インターフェースを備え、それぞれを2本のシングルモードファイバーで送受信可能です。19.4Mbps~3Gbpsまでの非圧縮HD-SDI信号をはじめとしたあらゆるデジタルデータの伝送が可能です。

シンプルなTeleThon 3Gのシステムを採用すれば、伝送容量を増やしつつ運用コストを削減することが可能です。1RUサイズで、HDスタジオからスポーツ中継などのフィールドプロダクション、企業内放送や教育現場の設備にも使用できます。TeleThon 3Gは、光ファイバーケーブルの利便性を最大限に発揮することができます。

【型番一覧】
● TN3-GRNP-W8-W8: 4 x 4 (BNC) + 4 x 4 (ST), 2ファイバー
● ADAP-AC-04: ACアダプター (XLR4pin)

> 製品特長

【ST (光)】
● あらゆる波長の光信号をCWDMで伝送可能
● 最大8チャンネルの光信号を1本のファイバーで伝送可能
● 各チャンネル最大3Gbpsまで対応
● 光レピーター機能を使用可能

【BNC】
● 1RUサイズで8チャンネルまで使用可能
● 19.4Mbps~3Gbpsまでの伝送が可能
● SMPTE 292M, 259M, 424MなどのデジタルTVスタンダードに準拠
● DVB/ASIに対応
● 3Gbpsまでの同軸ケーブルイコライゼーション

【システム】
● フロントパネルで信号のモニタリングが可能
● 電源冗長化
● 低いシステムジッター
● 二重化電源
● 低消費電力

> 製品仕様

【ビデオ】
● 伝送方式: デジタル
● 入力レベル: 800 mV p-p
● 入出力インピーダンス: 75 Ω
● リターンロス:
  >15 dB, 5 MHz~1.5 GHz
  >10 dB, 1.5 GHz~3 GHz
● 同軸入力イコライゼーション:
  最大レート: 3Gbps 120m (BELDEN 1694A)
● ジッター: <0.2 UI

【電気特性】
● 運用波長範囲: 1310nm または 1510 nm
● リンクマージン: 22dB
● トランスミッター出力パワーオプション: 0 dBm
● レシーバー感度: -22 dBm
● オプティカルソース: レーザーダイオード
● オプティカルディテクター: PIN
● ファイバータイプ: シングルモード

【メカニカル/環境】
● サイズ: 444 x 44 x 190 mm
● 重量: 2.3 kg
● コネクター: BNC, ST
● 入力電圧: 12~24 VDC
● インジケーター: 電源, SDIデータプレゼンス, オプティカルパワー
● 使用温度範囲: -20~55℃
● 湿度: 0~95% (結露なきこと)

【コンプライアンス】
● レーザーセーフティー: クラス1レーザー
● EMI/RFI: IEC/EN 60825-1
● RoHS
