SHED & HDX

ブランド
Grass Valley
型番
SHED & HDX
品名
SMPTEハイブリッド分離アダプター
標準価格
オープンプライス

この商品について問い合わせる

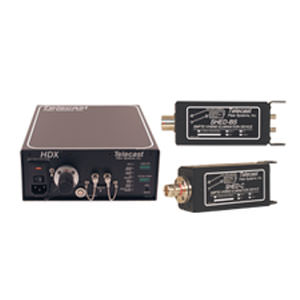

grass valley ハイブリッドケーブル分離システム SHED & HDX

TelecastのSHEDを使用すれば、会場や建物に既設のシングルモードファイバーを利用してHDカメラリンクを構築可能です。重くてかさばるSMPTEハイブリッドケーブルの使用を最低限に抑えることができます。SHEDアダプタはHDXカメラ電源ユニットと共に運用します。カメラ側に電源がある場合、ベーステーション側とカメラ側に小型のユニットを設置して使用します。カメラ側で電源が取れない場合、HDXユニットからハイブリッドケーブルで電源を供給します。SHEDユニットを使用すれば1本の軽量なファイバーケーブルで複数台のカメラを運用することができます。

> 製品特長

既設または既存のシングルモードファイバーを使用可能
● インフラ設備のファーバーケーブル
● タクティカルファイバーケーブル
標準的なST、SC、MXまたはOpticalCONコネクター
カメラの伝送距離制限を拡張可能
カメラに電源供給が可能、またはローカルでの電源供給も可能
小型軽量のアダプター
光パワーメーターを内蔵
フロントパネルにステータスモニターを装備
HDXはインターロック機構を採用
カメラのリモートシャットオフ機能 (オプション)
高速プラグアンドプレイ・オペレーション
TelePort 3G、TeleThon 3Gを使用したCWDM伝送が可能
全てのカメラ信号を軽量なファイバーケーブルで伝送可能
デジタルSDIまたHD-SDIに対応
CopperHeadパワープラスおよびパワードPOVシステムをサポート

> 製品仕様

【電気-光】
● ファイバータイプ: シングルモード

【メカニカル/環境】
● サイズ (W x H x D):
HDX: 330.2 x 88.9 x 215.9 mm
SHED: 190.5 x 50.8 x 63.5 mm
SHED-6: 442 x 44.5 x 228.6 mm

● 重量:
HDX: 4.8 kg
SHED: 0.9 kg
SHED-6: 2.3 kg

● コネクター:
電源: IEEE 3-pin (SHED-6はXLR4pin)
光: LEMO, ST, SC, MX, OpticalCON

● HDX入力電圧: 100 ~ 240 VAC
● 最大出力: 200 VA
● 消費電力: <20 W
● インジケーター: 電源, 電圧, オプティカルパワー
● 使用温度範囲: -20 ~ 55 °C
● 湿度: 0 ~ 95 % ※結露無きこと
