RATTLER 4

ブランド
Grass Valley
型番
RATTLER 4
品名
超小型・軽量 光/電気メディアコンバーター
標準価格
オープンプライス
ダウンロード
PDFカタログ

この商品について問い合わせる

grass valley 超小型・軽量 光/電気メディアコンバーター RATTLER 4

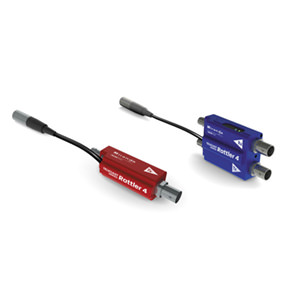

ポケットサイズのRATTLERは、超小型・軽量の光/電気メディアコンバーターです。
任意のHD-SDIチェーンから取り出した信号を本機に入力し、光信号に変換することで長距離伝送が可能になります。
小さな本体にはオプティカルパワーメーターを備え、放送や制作に耐えうるクオリティで信号を変換/伝送します。
HD-SDIをはじめとした幅広い伝送フォーマットをサポートしています。

● 3 Gbps SMPTE 424M HDTV
● 1.5 Gbps SMPTE 292M HDTV
● 19.4 Mbps SMPTE 310M
● 143~540 Mbps SMPTE 259M/344M
● DVB/ASI 270 Mbps
● AESとMADIオーディオ

【型番一覧】
シングルチャンネル
● RAT4-EO-A-MXLR: トランスミッター (1310 nm)
● RAT4-EO-B-MXLR: トランスミッター (1550 nm)
● RAT4-OE-MXLR: レシーバー
● RAT4-KIT1-T-MXLR: 送受信セット (トランスミッター, レシーバー, 専用ケース, ACアダプター)

デュアルチャンネル
● RAT4-EOEO-A-MXLR: デュアルトランスミッター (1310 nm)
● RAT4-OEOE-MXLR: デュアルレシーバー
● RAT4-EOOE-A-MXLR: 双方向トランシーバー (1310 nm)
● RAT4-KIT2-TT-MXLR: 送受信セット (RAT4-EOEO-A-MXLR, RAT4-OEOE-MXLR, 専用ケース, ACアダプター)
● RAT4-KIT3-TR-MXLR: 送受信セット (RAT4-EOOE-A-MXLR x2, 専用ケース, ACアダプター)

CWDM トランスミッター (シングルチャンネル)
● RAT4-EO-1271-MXLR: トランスミッター (CWDM 1271 nm)
● RAT4-EO-1291-MXLR: トランスミッター (CWDM 1291 nm)
● RAT4-EO-1311-MXLR: トランスミッター (CWDM 1311 nm)
● RAT4-EO-1331-MXLR: トランスミッター (CWDM 1331 nm)
※ その他の波長帯はお問い合わせください。

ACアダプター
● LKS-WSU

> 製品特長

● ポータブルで軽量なデバイス
● 5つのモデル: シングルTx, シングルRx, デュアルTx, デュアルRx, 双方向トランシーバー
● 19.4 Mbps ~ 3 Gbps に対応
● SMPTE 310M, 292M, 259M, 297M, 424M に準拠
● CWDM 16波長に対応
● 50km まで伝送可能 (シングルモード)
● 低いシステムジッター
● 幅広い電源 (5~16 VDC)
● 高耐久性・高信頼性のデザイン
● 3 GHz時のリターンロスは10dB未満

> 製品仕様

【ビデオ】
● 伝送方式: デジタル
● 入力レベル: 800 mV (peak to peak)
● 入力インピーダンス: 75 Ω
● 同軸イコライゼーション: 100 m (@2.97 Gbps)
● 出力インピーダンス: 75 Ω
● ビットエラーレート: 10-11 (@-22 dBm)
● ジッター: <0.2 UI
● 立ち上がり/下がり時間: <120 ps

【伝送方法】
● 運用波長帯: 1310, 1550 または CWDM 1270~1610 nm
● 同軸ビデオコネクター: BNC
● オプティカルコネクター: ST
● オプティカルソース: レーザーダイオード
● オプティカルディテクター: PIN-TIAダイオード
● トランスミッター出力: -7~+3 dBm
● レシーバー感度: -22 dBm
● リンクマージン/伝送距離: 15~25 dB / 20~50 km
● ファイバータイプ: シングルモード

【メカニカル/環境】
● サイズ:
   シングル: 19 (W) x 19 (H) x 82 (H) mm
   ダブル: 19 (W) x 38 (H) x 82 (H) mm
● 重量: 85 g
● 電源: 5~16 VDC
● 電源コネクター: miniXLR
● 消費電力: 600 mW
● インジケーター: Power, Signal, Link, Optical Power
● 使用温度範囲: -25℃~55℃
● 湿度: 0~95% (結露なきこと)

【コンプライアンス】
● レーザーセーフティー: クラス1レーザー
● EMI/RFI: IEC/EN 60825-1
● RoHS対応
