Python 3G

ブランド
Grass Valley
型番
Python 3G
品名
CWDM光伝送システム (BNC)
標準価格
オープンプライス

この商品について問い合わせる

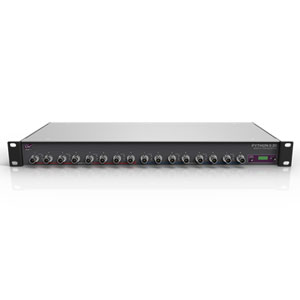

grass valley CWDM光伝送システム (BNC) Python 3G

Python 3Gは、BNCインターフェースのHD-SDI信号を光信号に変換しCWDMで多重化し伝送することができます。
トランスミッターおよびレシーバーは、8チャンネルフレームまたは16チャンネルフレームを選択できます。
SMPTE、ATSC、DVBをはじめ、19.4Mbpsから3Gbpsまでの多くのインターフェース規格をサポートしています。

【型番一覧】
● PY3-GH-W8: 8チャンネルトランスミッター, 1ファイバー
● PY3-RR-W8: 8チャンネルレシーバー, 1ファイバー
● PY3-GHJK-W16: 16チャンネルトランスミッター, 1ファイバー
● PY3-RRRR-W16: 16チャンネルレシーバー, 1ファイバー
● PY3-GHRR-W8W8: 8チャンネル双方向, 2ファイバー
● ADAP-AC-04: ACアダプター (XLR4pin)

> 製品特長

● 4~16チャンネル、1RUサイズ
● ワイドレンジのデジタルフォーマットに対応
● 19.4Mbps ~ 3Gbpsの伝送が可能
● SMPTE 292M、259M、424MなどのデジタルTVスタンダードに準拠
● DVB/ASIに対応
● 3Gbpsまでの同軸ケーブルイコライゼーション
● BNC入出力
● 低いシステムジッター
● 二重化電源
● 低消費電力

> 製品仕様

【ビデオ】
● 伝送方式: デジタル
● 入力レベル: 800 mV p-p
● 入出力インピーダンス: 75Ω
● リターンロス:
  >15 dB, 5MHz~1.5GHz
  >10 dB, 1.5GHz~3GHz
● 同軸入力イコライゼーション:
  最大レート: 3Gbps 120m (BELDEN 1694A)
● ジッター: <0.2 UI

【電気特性】
● 運用波長範囲: 1310nm または 1510 nm
● リンクマージン: 22dB
● トランスミッター出力パワーオプション: -7 dBm
● レシーバー感度: -20 dBm
● オプティカルソース: レーザーダイオード
● オプティカルディテクター: PIN
● ファイバータイプ: シングルモード

【メカニカル/環境】
● サイズ: 267 x 44 x 424 mm
● 重量: 2.3 kg
● コネクター: BNC, ST
● 入力電圧: 12~24 VDC
● インジケーター: 電源, SDIデータプレゼンス, オプティカルパワー
● 使用温度範囲: -20~55℃
● 湿度: 0~95% (結露なきこと)

【コンプライアンス】
● レーザーセーフティー: クラス1レーザー 21 CFR 1040.10
● EMI/RFI: IEC/EN 60825-1
● RoHS
