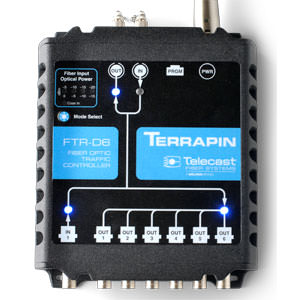

TERRAPIN FTR-D6

ブランド
Grass Valley
型番
TERRAPIN FTR-D6
品名
3G-SDI 6分配器内蔵 光/電気メディアコンバーター
標準価格
オープンプライス

この商品について問い合わせる

grass valley 3G-SDI 6分配器内蔵 光/電気メディアコンバーター FTR-D6

TERRAPIN FTR-D6は、1入力6出力の分配器を内蔵した、光デジタルビデオトランスミッター兼レシーバーです。デジタルビデオ・オーディオアプリケーションの為に、かつてない程の送受信の柔軟性を提供します。コンパクトなトランシーバーは、放送に求められるクオリティを維持しながら透過的に広範囲のデジタルビデオレートを取扱うことができます。TERRAPIN FTR-D6を使用すれば、フォーマットにとらわれることなくデジタル信号の伝送と分配が可能です。

 ● 3Gbps HD-SDI SMPTE 424M (リクロックド)
 ● 1.5Gbps HD-SDI SMPTE 292M (リクロックド)
 ● 540Mbps SMPTE 344M
 ● 270Mbps DVB/ASI (リクロックド)
 ● 143Mbps SMPTE 259M
 ● 19.4Mbps ATSC: SMPTE 310M
 ● AESおよびMADIオーディオ
 ● 3Gbpsまでのあらゆるデジタル信号

> 製品特長

● 光トランスミッターとレシーバー (トランシーバー)
● 6出力のデジタル・ディストリビューションアンプ
● 4つのユーザーモード
● 信号の流れが分かりやすいLED表示
● 瞬時にトラブルシューティング可能なオプティカル・パワーメーター
● モードセッティングは電源なしでメモリー可能
● 徹底したエラーレス構造
● スタンダードフォーマットは内部でリクロックド: 270Mbps, 1.5Gbps, 3Gbps
● 設置場所を問わない柔軟なデザイン
● 非常に少ないシステムジッター
● 3GHzにおけるリターンロスは10dB未満
● 3Gbpsまで19.4Mbpsを実現
● SMPTE 310M, 292M, 259M, 297M, 424Mに適合
● 50kmまで伝送可能 (シングルモード)
● 効率的で信頼性の高い設計
● 直観的なLED表示: 電源, HD-SDI, シグナルパス, Rxオプティカル・パワーレベル
● エンベデッドオーディオに対応
● 優れた耐久性と信頼性
● 国内正規ユーザーサポートを提供

> 製品仕様

【伝送】
● 運用波長範囲: 1310、1270-1610 (CWDM)
● 同軸ビデオ入出力: BNC
● オプティカルコネクター: ST
● レーザーダイオード: FP、CWDM DFB
● オプティカルディテクター: PIN-TIAダイオード
● オプティカル出力レベル: -7dBm
● レシーバー感度: -20dBm (3Gbps時)
● リンクマージン/距離: 13dB min
● ファイバータイプ: シングルモード

【ビデオ】
● 伝送方式: デジタル
● 入力レベル: 800mV p-p
● 入力インピーダンス: 75Ω
● 同軸イコライゼーション: 100m (2.97Gbps時)
● 出力インピーダンス: 75Ω x6
● ビットエラーレート: -20dBm (3Gbps時)
● ジッター: <0.2 UI
● 立ち上がり/下り時間: <120ps (3Gbps時)

【メカニカル/環境】
● サイズ: 157.5(W) x 43.2(H) x 149.9(D) mm
● 重量: 410g
● 電源: 9-18 VDC
● 電源コネクター: XLR4ピン
● 消費電力: 4.4W
● インジケーター: Power, Signal, Link, Optical Power
● 使用温度範囲: -25℃~55℃
● 湿度: 0~95% (結露なきこと)
● 認定規格: FCC Part15、RoHS、LEED、CE
