CopperHead Pro

ブランド
Grass Valley
型番
CopperHead Pro
品名
光カメラトランシーバー (I-MAG向け)
標準価格
オープンプライス

この商品について問い合わせる

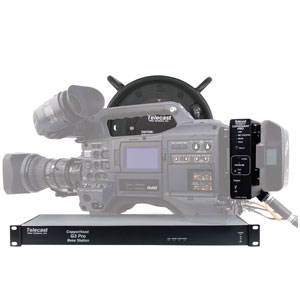

grass valley 光カメラトランシーバー CopperHead Pro

CopperHead ProはI-MAGアプリケーションや各種イベントでのカメラシステムに最適な、光ファイバー・ソリューションです。軽量で信頼性に優れ、汎用性とコストパフォーマンスを兼ね備えています。

今まで、ホールやイベント会場のカメラで光ケーブルを利用するには多くのコストがかかりました。しかし、演出上、高品質の映像が求められる昨今ではその需要が増しつつあります。CopperHead Proは手頃な価格でこれらの需要に対応可能です。

コンパクトなCopperHead ProカメラユニットはハイブリッドSMPTEケーブルやバッテリーによって駆動可能です。カメラ制御と同時に、小さなホールからアリーナやスタジムまで最高品質の画像を提供するための双方向インターカムなどの信号を伝送することができます。

> 製品特長

● 全てのカメラ信号を1本のファイバーケーブルで伝送可能
● 小型軽量のモジュールデザイン
● スタジオクオリティのHDオーディオ/ビデオ
● 3Gbps/HD-SDI伝送
● 長距離伝送が可能
● Anton/BauerおよびVマウントバッテリーに対応可能
● 広い使用温度範囲
● 低い消費電力
● 高耐久性・高信頼性のデザイン

> 製品仕様

● Video, Digital (Camera-to-Base)
Interface: SMPTE 259M, 292M, 424M
Data rate: 270 Mbps, 1.5 Gbps, 3 Gbps
Input level: 800 mV ±10 % (p-p, max)
Equalized cable lengths Belden 1694A:
270 Mbps: 250 m
1.5 Gbps: 230 m
3 Gbps: 140 m
I/O impedance: 75 ohm
Bit-error rate (pathological data) 10-12:270 Mbps: -24 dBm
1.5 Gbps: -22 dBm
3 Gbps: -20 dBm
Jitter (SMPTE bars): 270 Mbps, 1.5 Gbps: <0.2 UI
3 Gbps: <0.3 UI
Rise/fall times (20-80 % amplitude): 270 Mbps: <1.5 ns to >0.4 ns
1.5/3 Gbps: <135 ps

● Video, analog (base-to-camera)
Interface: RS-170, NTSC, PAL
Frequency response: Return VBS: 30 Hz - 4.2/8 MHz: ±0.15/-3 dB
Tri-level sync: 4.2/8 MHz: -4/14 dB
Video signal to noise ratio: ≥80 dB
Differential gain / phase:<2 % / <1°

● Intercom Channel
Interface types (base): TW: RTS, Clear-Com® (switchable) XLR 3 female
4-Wire: XLR 5 female
Frequency response (20 Hz - 20 kHz): 0.1/-3 dB
Max distortion (THD+N): <0.1 %
Signal/noise ratio: >80 dB

● Datas and GPI/Tally
Connector: DB15HD
Data 1 camera control RS-232/422/485:
Data rate - RS-422 or RS-485: 0 to 1 Mbps
Data rate - RS-232: 0 to 100 kbps
Jitter (sample asynchronous): 80 ns
Data 2 RS-422:Data rate: 0 to 1 Mbps
Jitter (sample asynchronous): 80 ns
Tally/GPI inputs:ON: TTL low or short to GND
OFF: TTL high or open
Tally outputs:
Relay: 2 positions FormA, SPST, normally open
Max switching voltage: 125 VDC, 150 VAC,
Max relay current: 1 A
12 VDC OUT: Max current 250 mA

● Electro-Optical
Operating wavelengths: Camera to base (SDI): 1300 nm (Fiber A)
Camera to base (data/comms): 1300 nm (Fiber B)
Base to camera (VBS/data/comms): 1550 nm (Fiber B)
Note: Not compatible with Teleport
Tx laser output power: -6 dBm
Rx sensitivity:270 Mbps: -24 dBm
1.5 Gbps: -22 dBm
3 Gbps: -20 dBm
Fiber compatibility: Single-mode only
Optical connector options - camera unit:Local power, PowerPlus: MX, OpticalCON, SMPTE 304M
PowerWafer: SMPTE 304M or OpticalCON
Optical connector options -
base station: Unpowered (TAC Cable): ST or OpticalCON Powered (PowerWafer/hybrid fiber): SMPTE 304M, OpticalCON, or ST/Molex

● Distance Limit *
TAC Cable (local power at camera):
Dry fiber 1.5 Gbps: 16 db optical loss
SMPTE 311M hybrid fiber:
w/PowerWafer 240 m (787 ft): 95 W at 12 VDC *
with HDX and PowerPlus 2 km (6562 ft): 100 W cont./150 W peak *

Mechanical/Environmental
Dimensions (W x H x D): Camera unit: 63.5 x 55.9 x 165.1 mm
Base station: 444.5 x 44.5 x 228.6 mm
PowerWafer: 127 x 55.9 x 155.4 mm
PowerPlus (LP 100W): 127 x 63.5 x 152.4 mm
HDX: 330.2 x 215.9 x 88.9 mm
MPS power supply: 246.4 x 114.3 x 63.5 mm
Weight:Camera unit: 0.7 kg
Base station: 2.3 kg
PowerWafer: 0.7 kig
PowerPlus: LP: 1 kg, HP: 1.1 kg
HDX: 4.8 kg
MPS power supply: 1.4 kg
Power consumption:
Camera unit: 8 W at 10-18 VDC
Base station (TAC Cable): Power consumption: 10 W at 10-18 VDC
Power connector: 4-pin XLR
Base station (hybrid fiber): Power: 110-120 / 220-240 VAC, 50 to 60 Hz
Power consumption: 250 W max at 120 VAC
Temperature range: -25° to 55 °C
Humidity range: 0 to 95 % RH, non-condensing

● Compliance
Laser safety: Class 1 laser 21 CFR 1040.10
EMI/RFI: IEC/EN 60825-1
Certifications: RoHS

* The maximum cable length varies due to optical loss that can depend on cable quality, dirt/dust/contamination on connectors, and number of fiber interconnects. When using hybrid cable for power, the size of the hybrid cable, as well as the power draw of the camera, lens, and accessories are also factors. See optical budget calculator page for optical distance limitations at http://www.miranda.com/support/calculator
