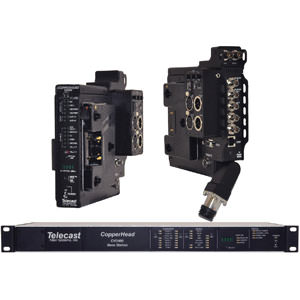

CopperHead 3400

ブランド
Grass Valley
型番
CopperHead 3400
品名
光カメラトランシーバー (3D制作, 映画製作向け)
標準価格
オープンプライス

この商品について問い合わせる

grass valley 光カメラトランシーバー CopperHead 3400

3Dおよびデュアルリンクのプロダクションの場合、カメラとマシンルーム間に3Gbpsのビデオリンクが必要となります。同軸ケーブルによる接続の場合、伝送距離に制限が生じ、重くて壊れやすいため、信頼性に欠けることになります。CopperHead 3400は、軽量の光ファイバーケーブルによってあらゆるスタジオやリモートプロダクションにおける同軸ケーブルの問題を解消します。

3D リグ
CopperHead 3400は、3Dビームスプリッターやサイド-バイ-サイド・リグなどの2つのカメラに簡単に装着することができます。コンパクトなカメラユニットは1/5Gbpsまたは3GbpsのHD-SDI信号以外に、追加の1.5Gbps HD-SDI信号、RS-422/485/232信号、10/100Base-Tイーサネット、ゲンロック、インカムと双方向オーディオパス等も伝送可能です。

デュアルリンク E-CINEMA
CopperHead 3400は、デュアルリンクカメラのセットと収録所間の距離を簡単に伸ばすことができます。デジタル信号は光に変換することで、伝送する信号の品質が保証され、接地や温度環境による悪影響がなくなります。CopperHead 3400は、同軸ケーブルのサイズ、重量、伝送距離の問題を解決します。

> 製品特長

● 全てのカメラ信号を1本のファイバーケーブルで伝送可能
● 長距離伝送が可能
● カメラ~ベースステーションへ3つの非圧縮HD-SDI信号を伝送可能
● 4つの双方向データ通信
● Genlock
● 2Wオーディオとインターカム
● Anton/BauerおよびVマウントバッテリーに対応可能
● 広い使用温度範囲
● 低い消費電力

> 製品仕様

● Video, Digital (A-Link and B-Link)
Interface: SMPTE 424M, 292M, 259M
Data rate: 3 Gbps, 1.5 Gbps, or 270 Mbps

● Video, Digital (bi-directional)
Interface: SMPTE 259M, 292M
Data rate: 270 Mbps or 1.5 Gbps

● Video, Digital (all)
Input level: 800 mV p-p
I/O impedance: 75 ohm
Output impedance: 75 ohm
Bit-error rate at -22 dBm: 10-12
Jitter (pathological data): <0.2 UI
Rise/fall times: <270 ps

● Video, Analog (bi-directional)
Interface: RS-170, NTSC, PAL
Frequency response: 30 Hz - 4.2 MHz: ±0.25 dB
8 MHz: -3 dB
Video signal to noise ratio: ≥70 dB
Differential gain: <2 %
Differential phase: <2°

● Ethernet
Data support: 10BaseT/100BaseT
Connector: Twisted pair RJ45
Cable compatible: UTP 100 ohm Cat5
I/O impedance: 10 kohm / 30 ohm

● Audio, Camera to Base
Number of channels: 2
Input level at camera unit, switchable:Line: 4 dB
MIC: -60 dB or -10 dB
Impedanc: >15 kohm
Maximum input level: 24 dBu
Sampling:24 bits, 128x (oversampled), 48 kS/s
Frequency response: ±0.1 dB, 20 Hz to 20 kHz
Output at base station: Line level

● Audio, Base to Camera (Return/IFB)
Number of channels: 4
Input level at base station: Line level
Output at camera unit: Line level

● Intercom
Number or channels: 2
Interface types (base): RTS, Clear-Com® or 4-Wire
Frequency response: 200-18 kHz, ±3 dB
Max distortion: ≤0.5 %
Noise: <-60 dBu
Max gain (RTS or Clear-Com®): ≥24 dB
Min gain (RTS or Clear-Com®): ≤-45 dB

● Electro-Optical
Operating wavelength, standard: 1310 nm
Nominal optical loss budget values: Tx laser output power (std): 0 dBm
Rx sensitivity, HD-SDI: -22 dBm
Fiber compatibility: Single-mode
Optical connector options - camera unit:
Local power: MX or opticalCON
Remote power: Short range power: SMPTE 304M or opticalCON
Long range power: SMPTE 304M
Optical connector options - base station:
Unpowered cable (TAC Cable): OpticalCON
Remote power - carrying cable (hybrid fiber/wire): Standard Power: SMPTE 304M, OpticalCON

● Distance Limit *
TAC Cable (local power at camera): Standard laser: 15 dB optical budget
SMPTE 311M hybrid fiber: Standard internal power supply w/PowerWafer: ~ 300 m (984 ft), 95 W at 12 VDC *
Long range, HDX w/PowerPlus, LP: ~2 km (6562 ft), 100 W cont. / 150 W peak *

● Mechanical/Environmental
Dimensions (W x H x D): Camera unit: 63.5 x 55.9 x 16.5 mm
Base station: 444.5 x 44.5 x 228.6 mm
PowerWafer: 127 x 55.9 x 155.5 mm
PowerPlus LP (100 W): 127 x 63.5 x 152.4 mm
PowerPlus HP (150 W): 127 x 94 x 152.4 mm
HDX: 330.2 x 215.9 x 88.9 mm
Weight: Camera unit: 0.7 kg
Base station: 2.3 kg
PowerWafer: 0.7 kg
PowerPlus: LP: 1.0 kg, HP: 1.1 kg
HDX: 4.8 kg
Power consumption: Camera unit: 8 W at 10-18 VDC
Base station (TAC Cable): 10 W at 10-18 VDC
Temperature range: -25° to 55 °C (with internal fan enabled)
Humidity range: 0 to 95 % RH, non-condensing
Max noise level: 16 dBA (Fan ON)

● Compliance
Laser safety: Class 1 laser 21 CFR 1040.10
EMI/RFI: IEC/EN 60825-1
Certifications: RoHS
