CopperHead 3200

ブランド
Grass Valley
型番
CopperHead 3200
品名
光カメラトランシーバー
標準価格
オープンプライス

この商品について問い合わせる

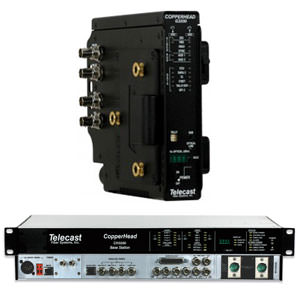

grass valley 光カメラトランシーバー CopperHead 3200

CopperHead 3200は、カムコーダーと中継車、コントロールルームや放送センター間に強力な光ファイバーリンクを構築します。
デジタル(SDIまたはHD-SDI)およびアナログ(NTSCまたはPAL)のビデオプログラムの他に、全ての双方向カメラ制御信号、音声信号、ビデオ信号、データ、タリー/コール信号とカメラ-ベースステーション間のインターカム信号を伝送可能です。

> 製品特長

● 全てのカメラ信号を1本のファイバーケーブルで伝送可能
● ブロードキャスト・クオリティーのオーディオ/ビデオ
● HDビデオ
● 2CHインターカム
● 数kmの伝送距離
● Anton/BauerおよびVマウントバッテリーに対応可能
● 広い使用温度範囲
● 低い消費電力
● TelePort3Gとの組み合わせで1本のファイバーにつき8台のカメラを運用可能
● 高耐久性・高信頼性のデザイン

> 製品仕様

● Video, Digital (bi-directional)
Interface: SMPTE 259M, 292M
Data rate: 270 Mbps or 1.5 Gbps
Input level: 800 mV p-p
I/O impedance: 75 ohm
Output impedance: 75 ohm
Bit-error rate at -22 dBm: 10-12
Jitter (pathological data): <0.2 UI
Rise/fall times: <270 ps

● Video, Analog (bi-directional)
Interface: RS-170, NTSC, PAL
Frequency response: 30 Hz - 4.2 MHz: ±0.25 dB
8 MHz: -3 dB
Video signal to noise ratio: ≥70 dB
Differential gain: <2 %
Differential phase: <2°

● Ethernet
Data support: 10BaseT/100BaseT
Connector: Twisted pair RJ45
Cable compatible: UTP 100 ohm Cat5
I/O impedance: 10 kohm / 30 ohm

● Audio
Number of channels: 1 to 4
Type: Balanced, line level
Impedance: >15 kohm
Maximum input level: 24 dBu
Quantization: 24 bits, 128x (oversampled)
Sample rate: 48 kS/s
Frequency response: ±0.1 dB, 20 Hz to 20 kHz

Intercom
Number or channels: 2
Interface types (base): RTS, Clear-Com® or 4-Wire
Frequency response: 200-18 kHz, ±3dB
Max distortion: ≤0.5 %
Noise: <-60 dBu
Max gain (RTS or Clear-Com®): ≥24 dB
Min gain (RTS or Clear-Com®): ≤-45 dB

● Electro-Optical
Operating wavelengths: 1310/1550 nm
Tx laser output power (std./opt): -6/0 dBm
Rx sensitivity, HD-SDI: -22 dBm
Fiber compatibility: Single-mode
Optical connector options - camera unit:
Local power: MX or opticalCON
Remote power: Short range power, SMPTE 304M or opticalCON
Long range power, SMPTE 304M
Optical connector options - base station:
Unpowered (TAC Cable): ST or opticalCON
Remote power (hybrid fiber): Standard power: SMPTE 304M, opticalCON, or STs and Molex

● Distance Limit *
TAC Cable (local power at camera): Standard laser: 15 dB optical loss (≥5 km *)
Optional DFB laser: 19 dB optical loss (~30 km *)
SMPTE 311M hybrid fiber:Standard internal power supply w/PowerWafer: ~ 300 m (984 ft), 95 W at 12 VDC*
Long range: HDX w/PowerPlus, LP: ~2 km (6562 ft): 100 W cont. / 150 W peak *

● Mechanical/Environmental
Dimensions (W x H x D): Camera unit: 63.5 x 55.9 x 165.1 mm
Base station: 444.5 x 44.5 x 228.6 mm
PowerWafer: 127 x 55.9 x 155.5 mm
PowerPlus LP (100 W): 127 x 63.5 x 152.4 mm
PowerPlus HP (150 W): 127 x 94 x 152.4 mm
HDX: 330.2 x 215.9 x 88.9 mm
Weight:Camera unit: 0.7 kg
Base station: 2.3 kg
PowerWafer: 0.7 kg
PowerPlus: LP: 1 kg, HP: 1.1 kg
HDX: 4.8 kg
Power consumptionCamera unit: 8 W at 10-18 VDC
Base station (TAC Cable): 10 W at 10-18 VDC
Temperature range: -25° to 55 °C
Humidity range: 0 to 95 % RH, non-condensing

* The maximum cable length varies due to optical loss that can depend on cable quality, dirt/dust/contamination on connectors, and number of fiber interconnects. When using hybrid cable for power, the size of the hybrid cable, as well as the power draw of the camera, lens, and accessories are also factors.
