CopperHead 3050

ブランド
Grass Valley
型番
CopperHead 3050
品名
光カメラトランシーバー (ENG, SNG, EFP向け)
標準価格
オープンプライス

この商品について問い合わせる

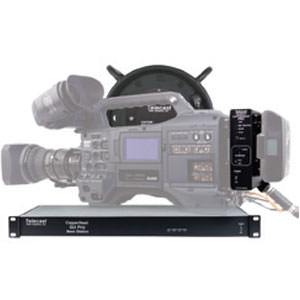

grass valley 光カメラトランシーバー CopperHead 3050

CopperHead 3050 システムは、カムコーダーと ENG/SNG 中継車間に強力な光ファイバーリンクを構築できます。
HD-SDI デジタルビデオ、音声、IFB、カメラとベースステーション間のインカム信号を同時に伝送します。
10/100 BASE-T イーサネットも利用可能で、リポーターの PC や中継車同士のリモートリンク等に利用可能です。
カメラ側のユニットは Anton/Bauer または V-マウントタイプのバッテリープレートに直接取り付けます。
ベースステーションは軽量な 1RU フレームです。
CopperHead3050 は同軸ケーブルと XLR ケーブルのサイズ、重量、伝送に関する問題の解決策です。
ライブショットやビデオ制作において時間と予算を節約し、安心・迅速に運用することが可能になります。



> 製品特長

● 全てのカメラ信号を1本のファイバーケーブルで伝送可能
● 小型軽量のモジュール
● カメラ-ベースステーション間にイーサネット(10/100Base-T)を追加
● スタジオクオリティーのHDオーディオ/ビデオ
● カメラユニットからのIFB出力
● 数kmの伝送距離
● TelePort3Gとの組み合わせで1本のファイバーにつき8台のカメラを運用可能
● Anton/BauerおよびVマウントバッテリーに対応可能
● 広い使用温度範囲と低い消費電力
● 高耐久性・高信頼性のデザイン

> 製品仕様

【デジタルビデオ(双方向)】
インターフェース: SMPTE 259M, 292M
データレート: 270 Mbps または 1.5 Gbps
入力レベル: 800 mV p-p
入力インピーダンス: 75 ohm
出力インピーダンス: 75 ohm
ビットエラーレート: 10-12 (-22 dBm)
ジッター: <0.2 UI
立ち上がり/下がり時間: <270 ps

【アナログビデオ(双方向)】
インターフェース: RS 170, NTSC, PAL
周波数特性: 30 Hz ~ 4.2 MHz: ±0.25 dB
8 MHz: -3 dB
ノイズレシオ: ≥70 dB
ディファレンシャルゲイン: <2 %
ディファレンシャルフェーズ: <2°

【イーサネット】
データサポート: 10BaseT/100BaseT
コネクター: RJ45
ケーブル: UTP CAT5e
入出力インピーダンス: 10 k ohm / 30 ohm

【オーディオ (カメラ→ベース)】
チャンネル: 2
タイプ: バランス (ラインレベル)
インピーダンス: >15 k ohm
最大許容入力: 24 dBu
サンプリング: 24 bits, 128x (oversampled), 48 k S/s
周波数特性:±0.1 dB, 20 Hz ~ 20 kHz

【オーディオ (ベース→カメラ) IFB】
チャンネル: 1
入力レベル (ベース側): ラインレベル
出力レベル (カメラ側): 30 VDC WETまたはLINE (切替式)

【インターカム】
チャンネル: 2
インターフェースタイプ (ベース側): RTS、Clear-Com、4-Wire
周波数特性: 200 ~ 18 k Hz ±3 dB
最大歪率: ≤0.5 %
ノイズ: <-60 dBu
最大ゲイン (RTS または Clear-Com): ≥24 dB
最小ゲイン (RTS または Clear-Com): ≤-45 dB

【電気-光】
運用波長帯: 1310 nm
公称光損失値: Tx レーザー出力パワー (std): -7 dBm
Rx 感度, HD-SDI: -22 dBm
ファイバータイプ: シングルモード

光コネクターオプション (カメラユニット側):
MXタイプまたはNEUTRIK opticalCON (ローカル電源)
SMPTE 304MまたはNEUTRIK opticalCON (短距離リモート電源)
SMPTE 304M (長距離リモート電源)

光コネクターオプション (ベースステーション側):
電源なし: TACケーブル(ST) または NEUTRIK opticalCON
ハイブリッド: SMPTE 304M、opticalCON または STs+Molex

【伝送距離】
TACケーブル(ローカルパワー): Standard laser: 15 dB optical loss (≥5 km *)
SMPTE 311M ハイブリッドファイバー: Standard internal power supply w/PowerWafer, ~300 m (984 ft): 95 W at 12 VDC *
Long range, HDX w/PowerPlus, LP. ~2 km (6562 ft): 100 W cont. / 150 W peak *

【メカニカル/環境】
サイズ (W x H x D): カメラユニット: 63.5 x 55.88 x 165.1 mm
ベースステーション: 444.5 x 44.45 x 228.6 mm
PowerWafer: 127 x 55.88 x 155.45 mm
PowerPlus LP (100 W): 127 x 63.5 x 152.4 mm
PowerPlus HP (150 W): 127 x 93.98 x 152.4 mm
HDX: 330.2 x 215.9 x 88.9 mm
重量: カメラユニット: 680 g
ベースステーション: 2.3 kg
PowerWafer: 680 g
PowerPlus: LP: 1 kg, HP: 1.1 kg
HDX: 4.8 kg
消費電力: カメラユニット: 8 W (10-18 VDC時)
ベースステーション (TAC Cable): 10 W (10-18 VDC時)
使用温度範囲: -25° to 45 °C
湿度: 0 ~ 95 % RH (結露なきこと)

* 最大ケーブル長は、ケーブルやコネクターの品質、汚れ・ほこり・傷などに依存します。
ハイブリッドケーブルの場合、カメラ・レンズおよび付属品の消費電力も影響します。
